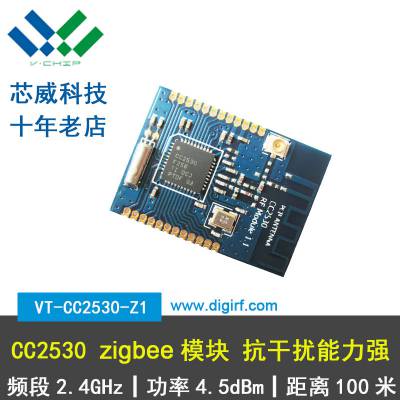

VT-CC2530-Z12.4g收发一体cc2530智能家居zigbee无线模块可二次开发超nrf2
概述
VT-CC2530-Z1 无线模块采用TI chipcon***无线SOC芯片CC2530开发。是一种******、 高度集成2.4GHz收发器，专为低功耗无线应用设计。CC2530是用于IEEE 802.15.4、ZigBee和RF4CE应 用的一个真正的片上系统，它集成了无线收发器和***标准的增强型8051MCU，系统内可编程闪存，8KB RAM和许多其他强大的功能。
我们将提供完整硬件、软件参考方案，缩短产品研发周期，为您节省成本投入。
基本特点
射频和功耗
? 适应2.4GHz IEEE 802.15.4的F收发器
? 极高的接收灵敏度和抗干扰性能
? 可编程的输出功率高达4.5dBm
? 适合系统配置符合世界范围的无线电频率法规： ETSI EN 300 328 和 EN 300 440 Class 2 (Europe), FCC CFR47 Part 15 (US), 和 ARIB STD-
(Japan)
? 支持***的数字化RSSI/LQI
? 数据速率可达250kBaud
? 调制方式：O-QPSK
? 板上已集成有PCB天线，可根据需要通过IPX座子连接其他类型天线
? 主动模式RX（CPU空闲）：24mA
? 主动模式TX在1dBm（CPU空闲）：29mA
? 供电模式1（4us唤醒）：0.2mA
? 供电模式2（睡眠定时器运行）：1uA
? 供电模式3（外部中断）：0.4uA
? 宽电源电压范围（2V-3.6V）
8051MCU和外设
? 强大的五通道DMA
? 128KB系统内可编程闪存，可定制32/64/256KB闪存
? 8KB RAM 具备在各种供电方式下得数据保持能力
? 硬件支持CSMA/CA
? AES安全协处理器
? 电池监视器和温度传感器
? 具有8路输入和可配置分辨率的12位ADC
? 2个支持多种串行通信协议的强大USART
? IEEE 802.15.4 MAC定时器，通用定时器（1个16位，2个8位）
? 具有捕获功能的32kHz睡眠定时器
? 看门狗定时器
? 21个通用I/O引脚（19 x 4mA，2 x 20mA）
? 支持硬件调试
应用范围
? 2.4GHz IEEE 802.15.4系统
? RF4CE远程控制系统（需要大于64KB闪存）
? ZigBee系统（256KB闪存）
? 家庭/楼宇自动化
? 照明系统
? 工业控制和监控
? 低功耗无线传感网络
? 消费型电子
? 医疗保健
